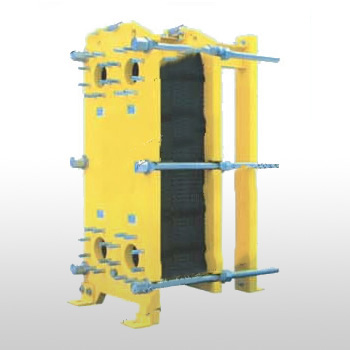

JP200板式換熱器

產品介紹

一、JP200板式換熱器技術參數：

型號Model	JP200
單片面積Active Area Per Plate	0.6m2
板片波紋深度Nominal plate gap	3.8mm
板片厚度Thi ckne ss	0.6mm
板片角孔尺寸Port dim	205mm
流量Max flow rate	318M3／H
接管口徑Connection diameter	DN200
工作壓力Working pressure	0.6MPa、1.0MPa、1.6MPa

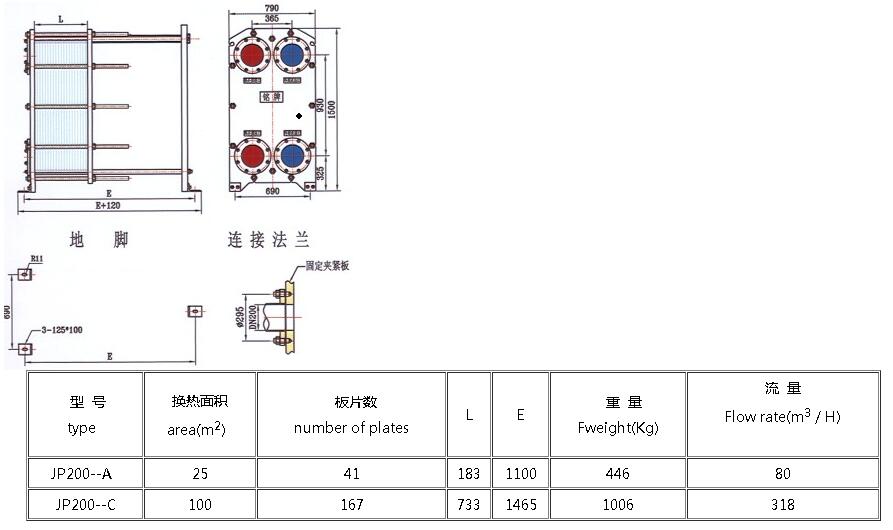

二、JP200板式換熱器設備外形尺寸：

◆A為組裝面積，C為組裝面積。
◆壓緊尺寸L(mm)：L=(4.4±0．2 ) x 板片數
◆水流量是按單流程、板問流速為0．4m／s時計算的
◆保留數據更改的權利，以上數據僅供參考，具體以實物為準
1、板式換熱器介紹
板式換熱器是由框架、傳熱板片組及夾緊螺栓等主要部件組成。
2、板式換熱器板片材質：
*不銹鋼sus304 sus316l
凈水、河川水、食物油、礦物油
*工業純鈦及鈦鈀合金ti tanium and pal ladium
海水、鹽水、鹽化物
*哈氏合金hadtelloy alloy
濃硫酸、鹽酸、磷酸
*鎳nickel
高溫高濃度苛性鈉
3、板式換熱器墊片材質：
*丁腈橡膠r
水、海水、礦物油、鹽水一15--1io~c
*高溫橡膠bnbr -
高溫礦物油、高溫水 15--140~c
*三元乙丙epdm
熱水、水蒸氣、酸、堿一25--150~c
*氟橡膠 viton／fluorine rubber
強酸、強堿、礦物油、潤滑脂和燃油等一5--180~c
*氯丁橡膠neoprene
酸、堿、礦物油、低分子量脂烴一35--130~c
*硅橡膠silicon rubber
高溫和某些腐蝕性介質一65-200℃
4、板式換熱器設計理念：
*板片帶有增壓的新型導流區設計是在板片導流區流速的地方采用多路通道增加壓力，使整張板片中的流速達到均等，提高了板片的換熱效率，減少了死角，改善了板片的結垢狀況。
*板片掛口設計是在掛口處增加花紋設計，翻邊周圍的剛性。
*板片中間部位板槽設計足把板片內部的連續波紋斷開，并存板片i}l增加了半槽結構，緩和板片所承受的壓力，使板片壓制成形后更、卜整，小易彎曲。
*板片互鎖設計是在板片的四角壓制特殊的機械互鎖結構，改善了板片組裝過程中容易串位泄露的現象，使板片組裝起來便捷、美觀。
*板片密封墊片采用免粘貼搭扣形式，減少運行維護成本，便于維修。
5、板式換熱器的技術優勢和特點：
*傳熱系數高：傳熱板片上的特殊波紋設計，可使流體在低的流速下產生強烈的湍流，湍流的自凈效應又可防止污垢的產生，使得板式換熱器的傳熱系數為管殼式換熱器的3-5倍。
*經濟性：相同換熱量的前提下，與管殼式比較：投資少、運行費用低、維修費用低。
*可調整性：只需增加和減少板片即可滿足工藝過程改變的需求。
*結構緊湊：在相同換熱量的前提下，占用空間僅為管殼式的1／2一l／3
*易于潔洗維修
6、板式換熱器設計選型：
(1)冷、熱介質的物性參數，如酸堿度、氯根含量、粘度、密度、導熱系數、比熱等。
(2)冷、熱介質的進出口溫度。
(3)冷、熱介質的流量或其中一種的流量。
(4)冷、熱介質壓力損失要求。
(5)板式換熱器固有特性，如板片材料、密封膠墊材料等。
